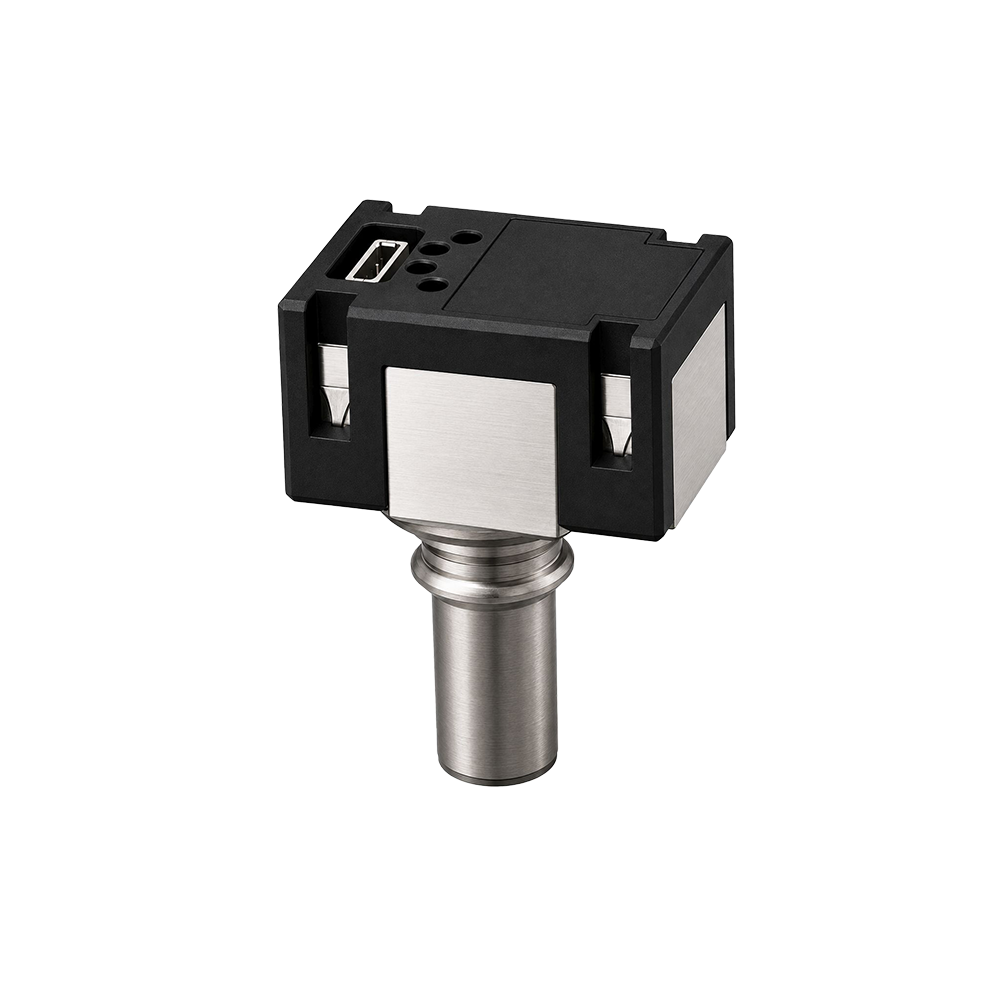

Data Center Coolant Pressure Sensor DCPQ

Für die MQD-Installation in Flüssigkeitskühlkreisläufen

Der Data Center Coolant Pressure Sensor for Quick Connectors (DCPQ) ist für die Integration in Flüssigkeitskühlkreisläufe von Serverschränken in Rechenzentren konzipiert. Er überwacht den Kühlmitteldruck am Ein- und Auslass sowohl auf Ebene des Serverschranks als auch auf den Server-Einschüben, um die Kühlleistung zu bewerten und die IT-Komponenten zu schützen.

Das hochpräzise Sensorelement aus Edelstahl ist hermetisch mit einem Druckanschluss aus Edelstahl verschweißt. Dadurch bietet der Sensor eine hohe Medienbeständigkeit und Langzeitstabilität.

Ein MQD-kompatibler Druckanschluss (Multi Quick Disconnect) ermöglicht eine einfache Installation sowie ein tropffreies Verbinden und Trennen innerhalb des Kühlkreislaufs.

file_download Datenblatt herunterladen

ANWENDUNGSBEREICHE
  • Erkennung von Leckagen, Blockaden und Unterbrechungen in Flüssigkeitskühlkreisläufen auf Serverschrank- und Blade-Ebene in Rechenzentren
  • Ermöglicht einfache Installation sowie tropffreie Montage und Demontage innerhalb des Kühlkreislaufs
LEISTUNGSMERKMALE
  • Medienbeständige Voll-Edelstahl-Ausführung
  • Hohe Kompatibilität mit flüssigen Kühlmedien wie Wasser und Kühlmittel

Anwendungsspezifische Merkmale

  • Speziell für die Kühlmittelverteilung ausgelegt
  • Korrosionsbeständige Materialien
  • Bewährtes, verschweißtes Messelement aus Edelstahl
  • MQD-02-kompatibel für tropffreies Verbinden und Trennen
  • Bewährte EMV-/ESD-Beständigkeit
  • Erweiterte Diagnose- und Schutzfunktionen
  • Geringes Gewicht
  • Kosteneffizient
  • Einfache Integration in bestehende Systeme
TECHNISCHE SPEZIFIKATION
Messbereiche
Nenndruck

0–7 bis 0–20 bar
Überdruck 35 bar
Berstdruck 70 bar
Druckart Relativ

Elektrische Eigenschaften
Versorgungsspannung 2,7–5,5 VDC (3,3 VDC / 5 VDC nominell)
Stromaufnahme max. 10 mA
Ausgangssignal I2C

Mechanische Eigenschaften
Messelement Edelstahlzelle, verschweißt
MQD-Adapter Edelstahl
Druckanschluss Adapter für MQD-02- Kupplung 1)
Elektrischer Anschluss 4-pol. JST-Steckverbinder (BM04B-SURS-TF) 1)
Einbaulage Beliebig
Gewicht ca. 12 g

Messgenauigkeit
Gesamtfehler Druck ± 0,5 % FS (0–85 °C, initial) 2)
Ansprechzeit (t90) ≤ 10 ms

Umgebungsbedingungen
Nenntemperaturbereich 0–85 °C
Medientemperaturbereich 0–85 °C
Medienkompatibilität Flüssigkühlmittel 3)


1) Andere Anschlüsse auf Anfrage erhältlich
2) Umfasst Wiederholbarkeit, Hysterese, Nichtlinearität (TBL), Kalibrierung und Temperatureinflüsse; abhängig von Druck- und Temperaturbereich
3) Andere Medien sind möglich, sofern sie mit dem Material verträglich sind

Ähnliche Sensoren

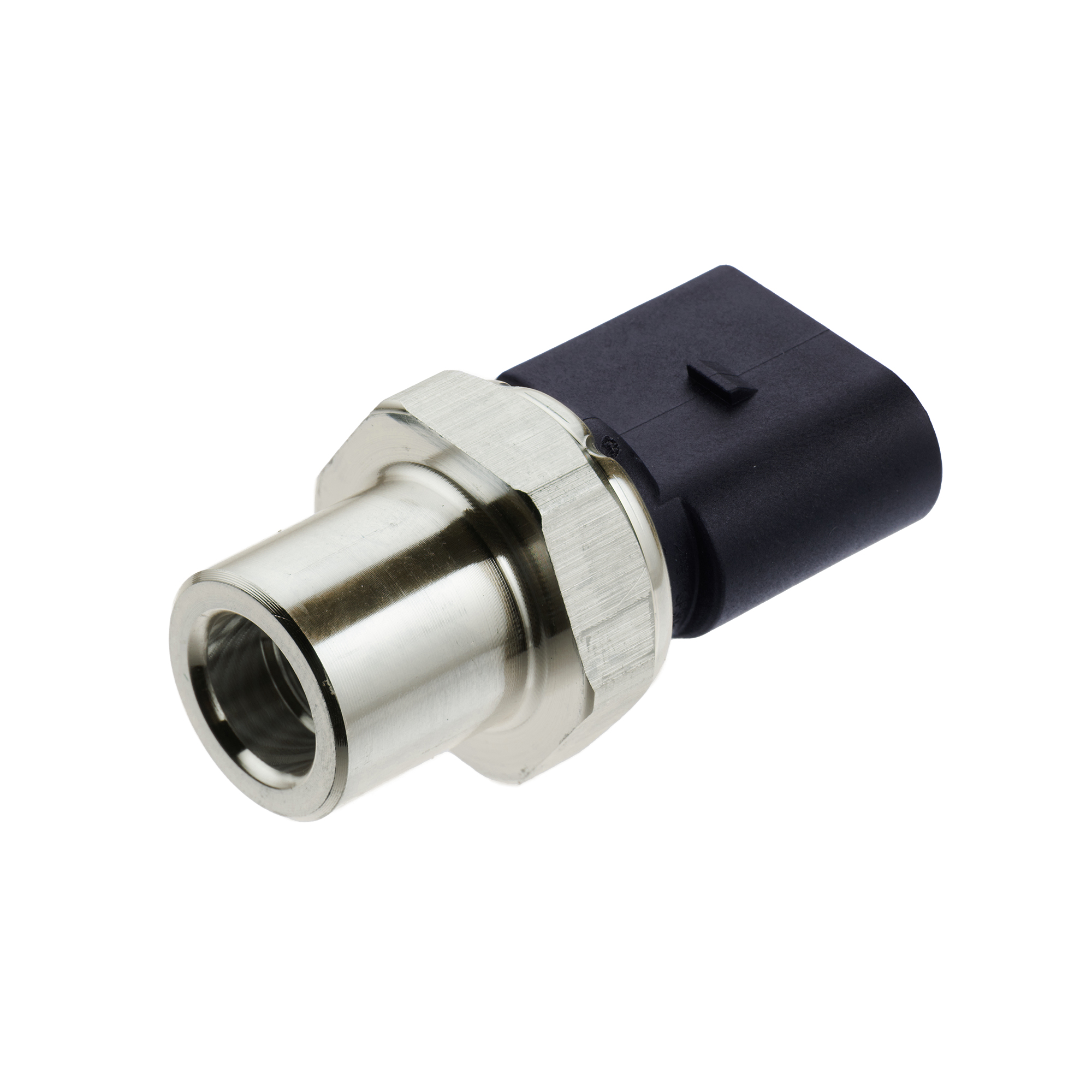

Data Center Coolant Pressure Sensor DCP
