Drucksensor VSP

Für Industrieanwendungen und HVACR

Der Drucksensor VSP ist in einer Voll-Edelstahlausführung für den universellen Einsatz in allgemeinen Industrieanwendungen erhältlich. Die robuste, komplett verschweißte Edelstahlkonstruktion macht ihn zu einer zuverlässigen Lösung überall dort, wo breite Medienverträglichkeit und Beständigkeit gegenüber rauen Einsatzbedingungen gefordert sind.

Mit dem VSP sind Relativdruckmessungen bis 200 bar möglich. Die speziell entwickelte Auswerteelektronik ermöglicht genaue und stabile Messungen über einen Betriebstemperaturbereich von −40 °C bis 125 °C. Der Sensor ist mit analogem Spannungsausgang oder mit 4–20-mA-Stromschleife erhältlich und lässt sich dadurch unkompliziert in gängige industrielle Steuerungs- und Überwachungssysteme integrieren – von der SPS-basierten Automatisierung bis zur Überwachungsinfrastruktur von Kühlkreisläufen in Rechenzentren.

file_download Datenblatt herunterladen

ANWENDUNGSBEREICHE
  • Allgemeine industrielle Drucküberwachung (Hydraulik, Pneumatik, Kompressoren, Pumpen)
  • Maschinenbau und industrielle Automatisierung
  • Verfahrens- und Anlagentechnik
  • Flüssigkeitskühlsysteme in Rechenzentren (CDUs, Coolant Distribution Units, Direct-to-Chip- und Rear-Door-Kühlkreisläufe)
  • Fluidmanagement & Filtration
  • Mess- und Prüftechnik
LEISTUNGSMERKMALE

Robuste, komplett aus Edelstahl gefertigte Ausführung

  • Komplett verschweißte Edelstahlteile für breite Medienverträglichkeit
  • Geeignet für raue industrielle Umgebungen und Dauerbetrieb
  • Kompaktes, platzsparendes Gehäuse für flexible Montage

Speziell entwickeltes Messelement und Auswerteelektronik

  • Stabile, genaue Messungen über −40 °C bis 125 °C
  • Zuverlässige, langzeitstabile Performance für den Dauerbetrieb in Industrie und Rechenzentrum

Vielfalt an elektrischen Anschlüssen und Ausgangssignalen

  • Analoger Spannungsausgang oder 4–20-mA-Stromschleife zur direkten Integration in industrielle Steuerungssysteme
  • Einfache, flexible Integration in neue und bestehende Systeme
TECHNISCHE SPEZIFIKATION
Druckbereiche
Nenndruck 0–7 bar bis 0–200 bar
Überdruck 2× Nenndruck
Berstdruck 3× Nenndruck
Druckart Relativdruck

Elektrische Eigenschaften
Versorgungsspannung 9–30 V, 12–30 V, 5±0,5 V
Ausgangssignal Stromausgang 0–5 V, 1–6 V, 0–10 V (nicht ratiometrisch),
4–20 mA; 10 % bis 90 % Vs (ratiometrisch)
Speisestrom typ. 10 mA

Mechanische Eigenschaften
Messelement Edelstahl, verschweißt
Material Gehäuse Edelstahl
Druckanschluss SW 19; M10×1, G1/4“
Gewinde Außengewinde 1)
Elektrischer Anschluss MQS-Stecker, Packard-Stecker, M12×1-Stecker 1)
Einbaulage Beliebig
Gewicht ca. 30 g

Genauigkeit
Gesamtfehler (Standard) 4) ± 1 % FS (0–90 °C) 2)
Ansprechzeit (t90) ≤ 10 ms

Umgebungsbedingungen
Nenntemperaturbereich
 –40–125 °C
Medientemperaturbereich –40–125 °C
Medienkompatibilität Flüssige und gasförmige Medien (Motor- & Getriebeöle, Kühlmittel, Kältemittel, Luft) 3)

1) Andere elektrische Anschlüsse auf Anfrage erhältlich
2) Umfasst Wiederholbarkeit, Hysterese, Nichtlinearität (TBL), Kalibrierung und Temperatureinflüsse; abhängig von Druck- und Temperaturbereich
3) Andere Medien sind möglich, sofern sie mit dem Material verträglich sind

Ähnliche Sensoren

Data Center Coolant Pressure Sensor DCP

Der Data Center Coolant Pressure Sensor (DCP) ist für den Einbau in den Flüssigkeitskühlkreislauf von Serverschränken (CDU-inlet/outlet) konzipiert und überwacht den Kühlmitteldruck.

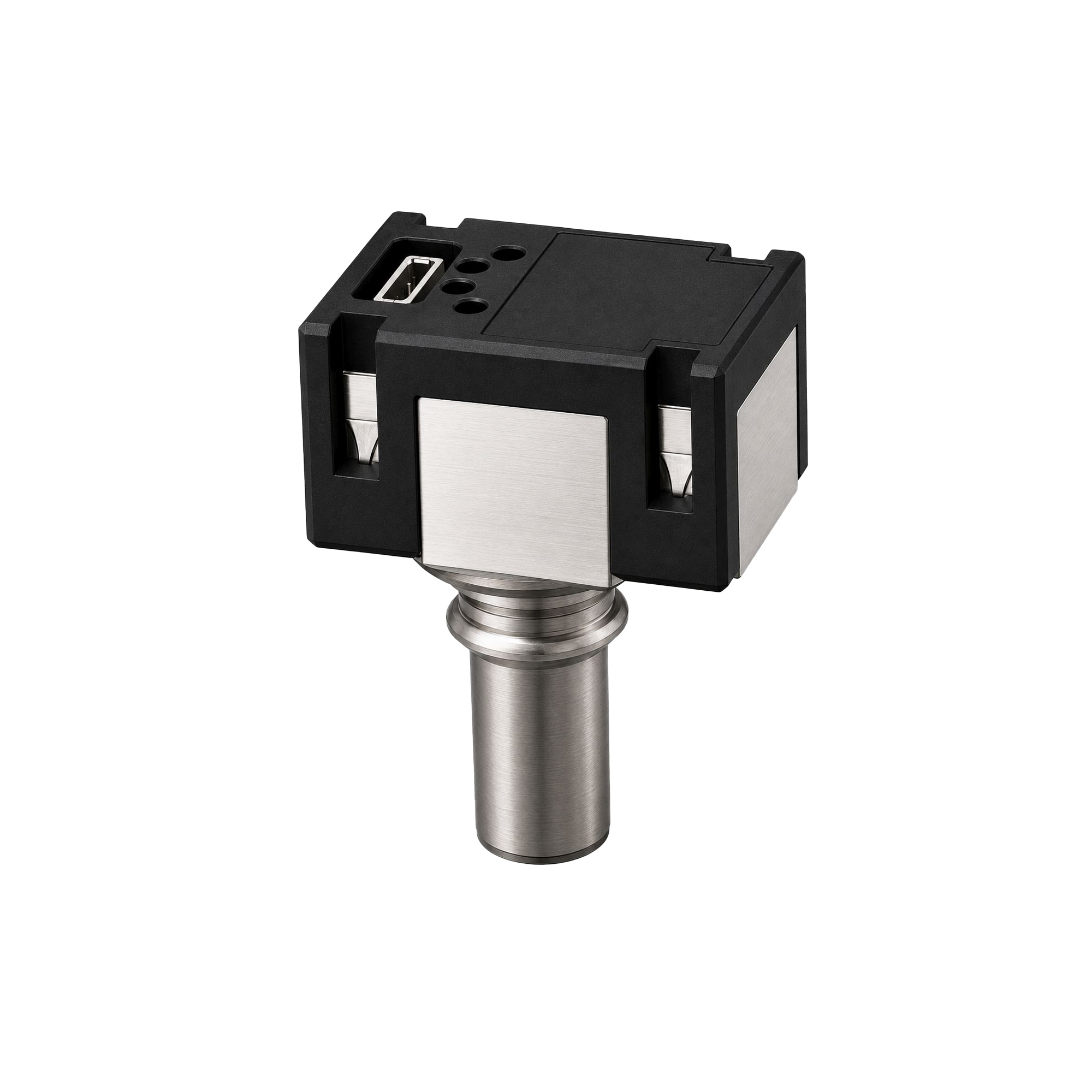

Data Center Coolant Pressure Sensor DCPQ
